Czujnik ultradźwiękowy – jego symbol i zastosowanie – opiszemy w tym miejscu, aby ułatwić wybór produktów z naszej oferty. Poznaj cechy urządzenia, które znalazło zastosowanie w wielu branżach. Zapraszamy do lektury!

Czujnik ultradźwiękowy – do czego służy?

To wszechstronne urządzenie, które wykorzystuje falę ultradźwiękową do pomiarów i wykrywania obiektów w różnych procesach. Główne zastosowania czujników ultradźwiękowych obejmują:

• pomiar odległości,
• wykrywanie obecności obiektów,
• kontrolę poziomu płynów,
• kontrolę jakości w produkcji,
• unikanie kolizji pojazdów,
• diagnostykę medyczną.

Dzięki swojej niezawodności i dokładności są niezastąpione w branżach zajmujących się technologią, przemysłem, ale też medycyną i szeroko pojętą produkcją.

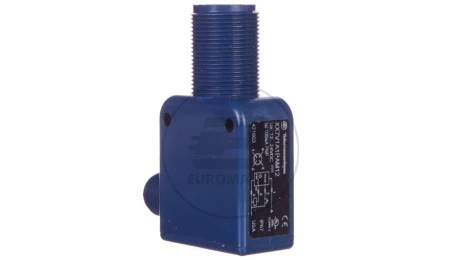

Czujnik ultradźwiękowy – budowa

Czujnik ultradźwiękowy jest niewielkim urządzeniem, które składa się z dwóch głównych części: nadajnika i odbiornika. Nadajnik generuje fale ultradźwiękowe, które są następnie wysyłane w kierunku obiektu, który ma być wykryty. Odbiornik jest odpowiedzialny za odbieranie odbitych fal dźwiękowych od obiektu i przekształcanie ich na sygnał elektryczny.

Czujnik ultradźwiękowy – symbol

Symbol graficzny czujnika ultradźwiękowego może się różnić w zależności od producenta, ale zazwyczaj jest to schematyczne przedstawienie nadajnika i odbiornika w jednym urządzeniu. Aby go zrozumieć, trzeba umieć czytać schematy elektryczne.

Czujnik ultradźwiękowy – zasada działania

Zasada działania czujnika ultradźwiękowego opiera się na pomiarze czasu propagacji dźwięku. Jest to proces rozchodzenia się fal dźwiękowych w powietrzu, wodzie czy ciele stałym. Dźwięk potrzebuje środowiska, aby się poruszać, ponieważ nie może rozchodzić się w próżni. W momencie, gdy nadajnik generuje fale ultradźwiękowe, są one prowadzone w kierunku obiektu. Po odbiciu od niego są przechwytywane przez odbiornik. Czujnik mierzy czas, jaki upływa od chwili wyemitowania fali do momentu jej odbicia. Następnie, wykorzystując prędkość dźwięku w danym medium (zazwyczaj w powietrzu), oblicza odległość od czujnika do obiektu.

Czujnik ultradźwiękowy – zastosowanie

Czujnik ultradźwiękowy znajduje zastosowanie w wielu dziedzinach. Dzięki swojej wszechstronności urządzenia te są skuteczne w wykrywaniu różnych materiałów i obiektów, niezależnie od ich kształtu czy wielkości. Dlatego można je znaleźć w takich obszarach jak:

• automatyka przemysłowa – w przemyśle czujniki ultradźwiękowe są wykorzystywane do wykrywania obiektów, monitorowania poziomu płynów, kontroli jakości oraz sterowania maszynami i urządzeniami,
• bezpieczeństwo i kontrola – w systemach bezpieczeństwa i kontroli, czujniki ultradźwiękowe są używane do wykrywania ruchu lub obecności obiektów, co jest istotne w systemach antywłamaniowych czy systemach parkowania w samochodach,
• medycyna – w medycynie czujniki ultradźwiękowe znalazły zastosowanie w obrazowaniu ultrasonograficznym, a także w urządzeniach do pomiaru ciśnienia krwi,
• elektronika konsumencka – w codziennym życiu spotykamy je w telefonach komórkowych, gdzie są wykorzystywane do sterowania gestami czy wykrywania bliskości obiektów.

Podsumowanie

Czujniki ultradźwiękowe umożliwiają wykonanie bezkontaktowych pomiarów z dużą precyzją. Ponadto ich odporność na interferencję elektromagnetyczną (czyli zakłócenia w działaniu urządzeń elektronicznych) oraz możliwość wykorzystania w różnych branżach czynią je niezastąpionymi narzędziami technologicznymi, które można wykorzystać w swoim biznesie.
